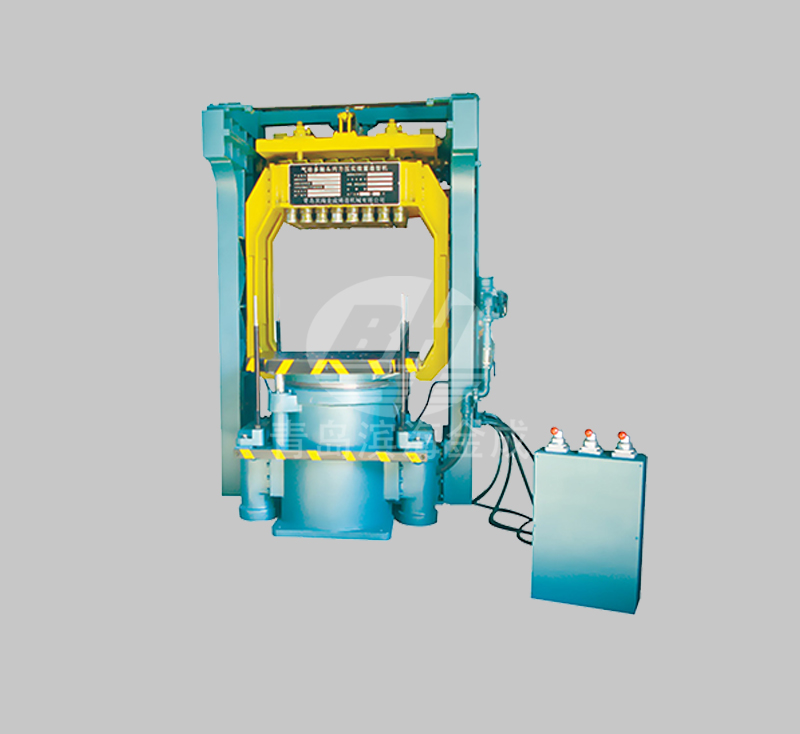

本機用于各種鑄造車間粘土砂造型。
本機可單機使用,也可組成機械化流水線使用,亦可組成半自動生產線使用。

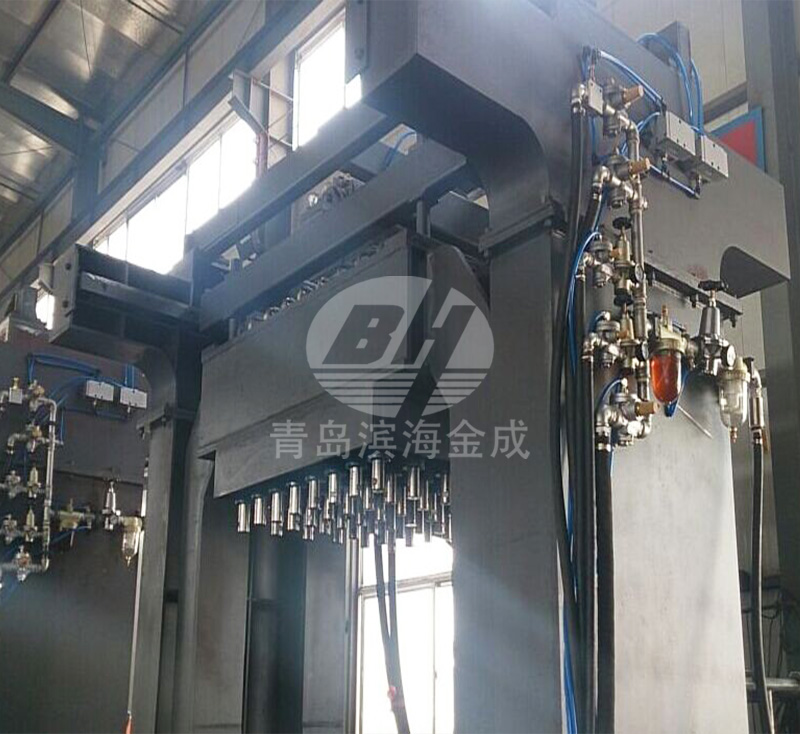

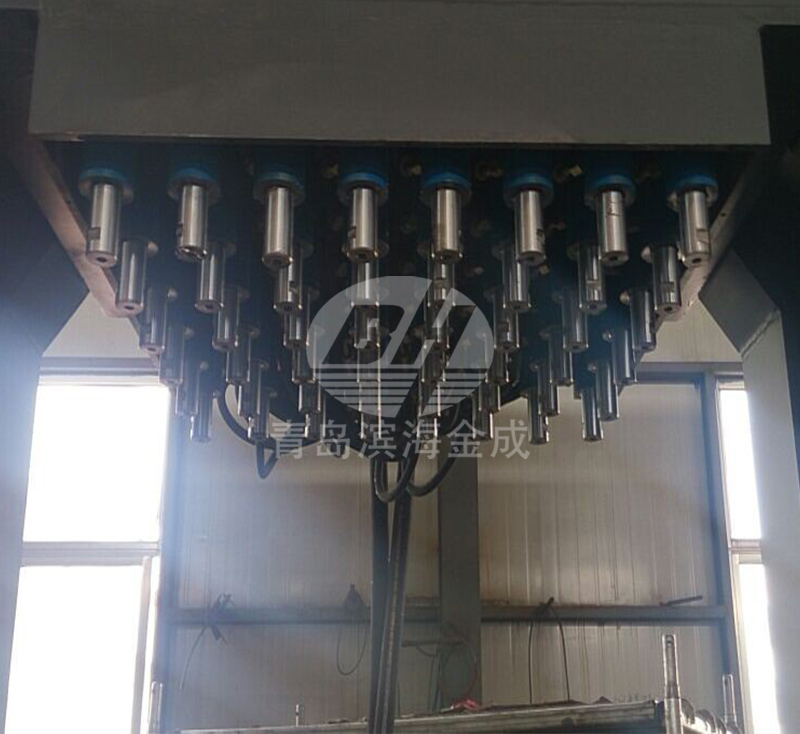

本機采用氣動多觸頭壓實,比壓適中,觸頭數量48只,適合于復雜模型造型。
本機壓震時觸頭一面壓實砂型,并隨工作臺一起震擊,故砂型硬度高而均勻。
本機采用彈簧全緩沖氣動微震機構,故對地基無特殊要求。本機起模采用連桿同步軸結構氣壓油調速,起模同步性好,速度控制自如。
名稱 | ZD0806B型 |
---|---|
沙箱內尺寸 | 800x630x300mm |
工作臺尺寸 | 950x730mm |
工作氣壓 | 0.58MPa |
多觸頭壓實行程 | 200mm |
壓實比壓 | (0.58MPa時)4.0kg/cm |
震擊負荷 | 650kg |
起模缸行程 | 300mm |
工作臺之至觸頭下平面的距離 | 435mm |
生產率 | 35-40半箱/h |
總進氣管 | 1時 |
自由空氣消耗量 | 2.5m3/半型 |
外形尺寸 | 2175x1600x2380mm |
總重量 | 5T |
