吸取國內外同類產品優(yōu)點而設計制造的,除銹工部主機(拋丸清理)采用了高效拋丸器,滿幕簾式丸砂分調器:;清掃工部采用特制高強度尼龍滾刷和高壓風機三級清掃裝置;預熱和烘干工部采用多種加熱方式;噴漆工部采用高壓無氣噴涂方式。該成套設備采用PLC機控制,屬于國際先進水平的大型成套設備。
主要用于鋼板和各類型鋼的表面處理(指預熱、除銹、噴漆、烘干),亦可用于金屬構件的表面拋丸清理和強化。
項目 | 單位 | QH698 | QH6912 | QH6915 | QH6918 |
---|---|---|---|---|---|
有效清理寬度 | mm | 800 | 1200 | 1500 | 1800 |
室體進料口尺寸 | mm | 1000x1700 | 1400x1700 | 1700x1700 | 2000x1800 |
清理工件長度 | mm | 1200-12000 | 1200-13000 | 1500-13000 | 2000-13000 |
清理工件尺寸 | mm | 800x1500 | 1200x1500 | 1500x1500 | 1800x1600 |
輸送速度 | M/min | 0.5-4 | 0.5-4 | 0.5-4 | 0.5-4 |
拋丸量 | Kg/min | 8*180 | 8*180 | 8*250 | 8*250 |
首次裝入量 | kg | 4000 | 5000 | 5000 | 6000 |
通風量 | M3/h | 20000 | 22000 | 25000 | 25000 |
總功率 | Kw | 125 | 130 | 180 | 180 |

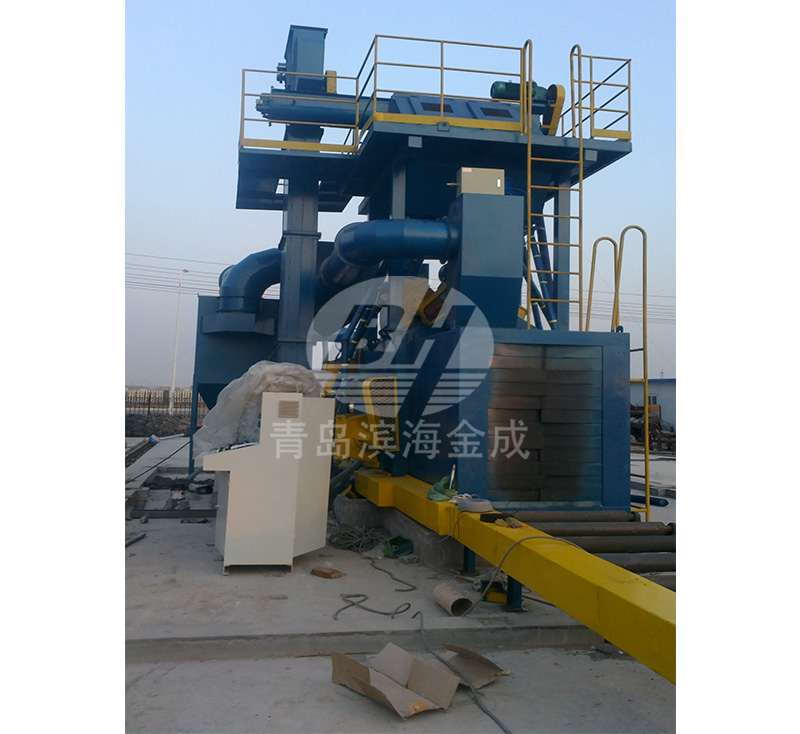

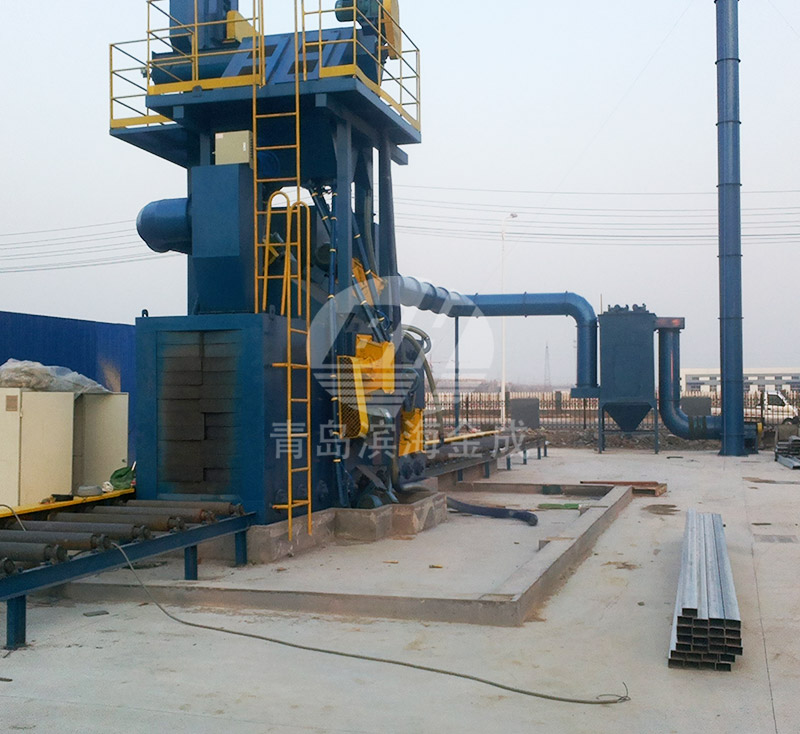

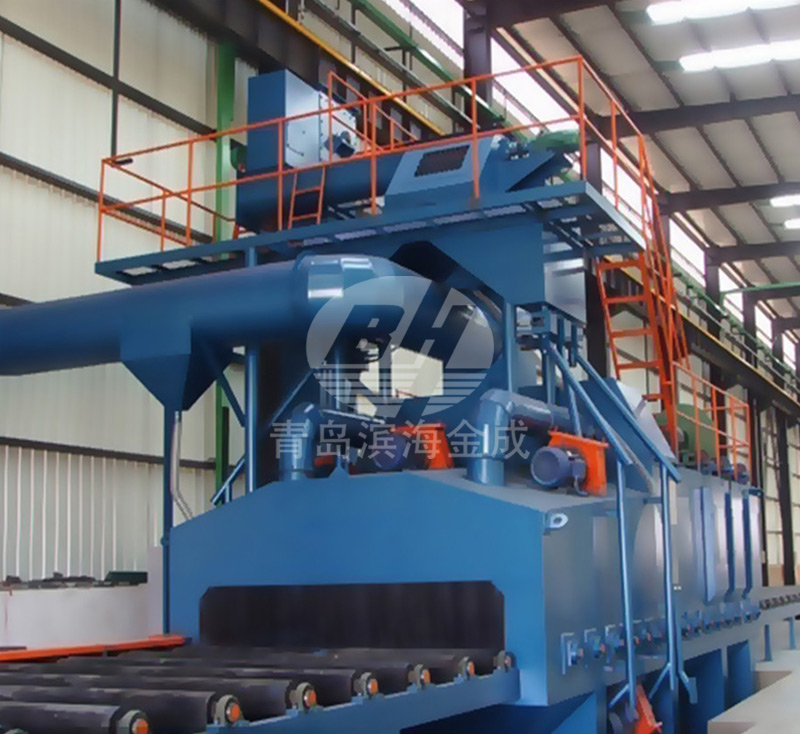

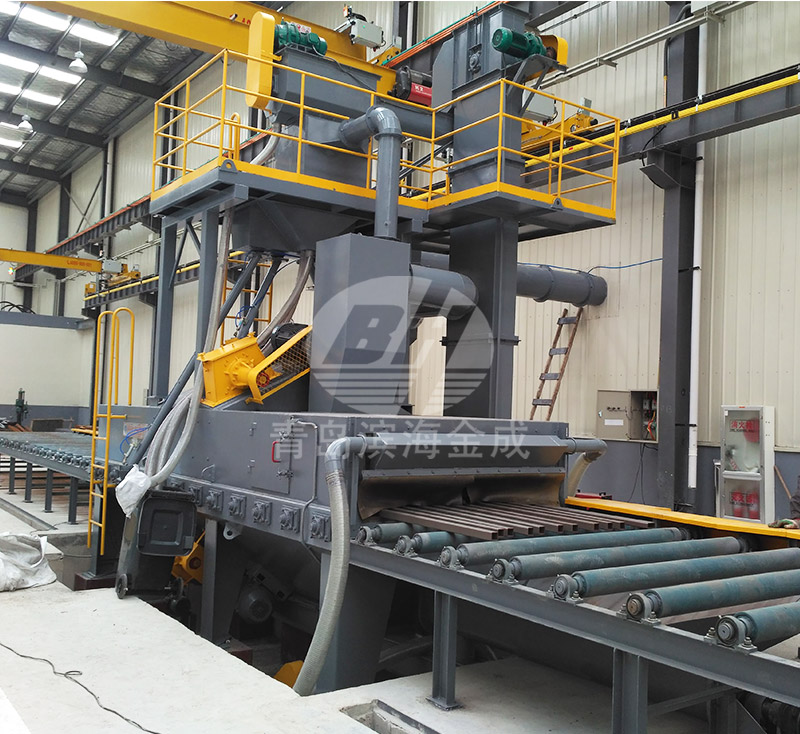

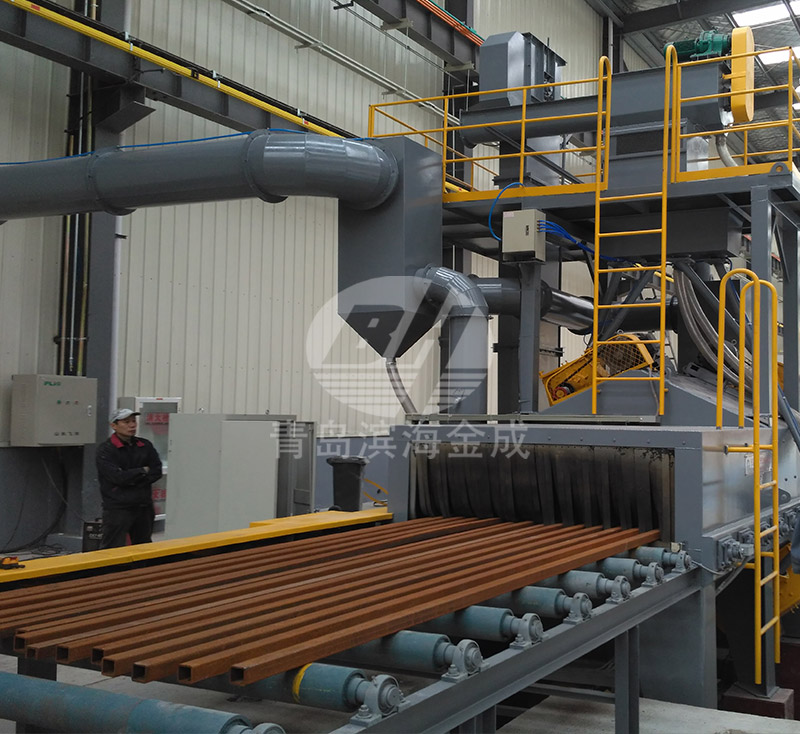

鋼板、型材拋丸清理機,可對鋼板和尺寸合理的方鋼、扁鋼、鋼板及各種結構件進行一次性通過清理。不但可以去除工件表面的銹蝕,清理掉結構件上的焊渣,還可以消除工件的焊接應力,提高工件的抗疲勞強度,增加工件噴漆時的漆膜附著力,并最終達到提高表面及內在質量的目的。該拋丸機具有下述特點:
拋丸室體及拋丸器的布置方式均經過計算機三維動態(tài)拋射仿真后確定。
采用(Q035)高拋射速度、大拋丸量的懸臂離心式拋丸器,能顯著地提高清理效率、獲得滿意的清理質量。
采用滾掃+吹風的彈丸清理方式,清理后的工件表面無彈丸積存,無粉塵吸附。
